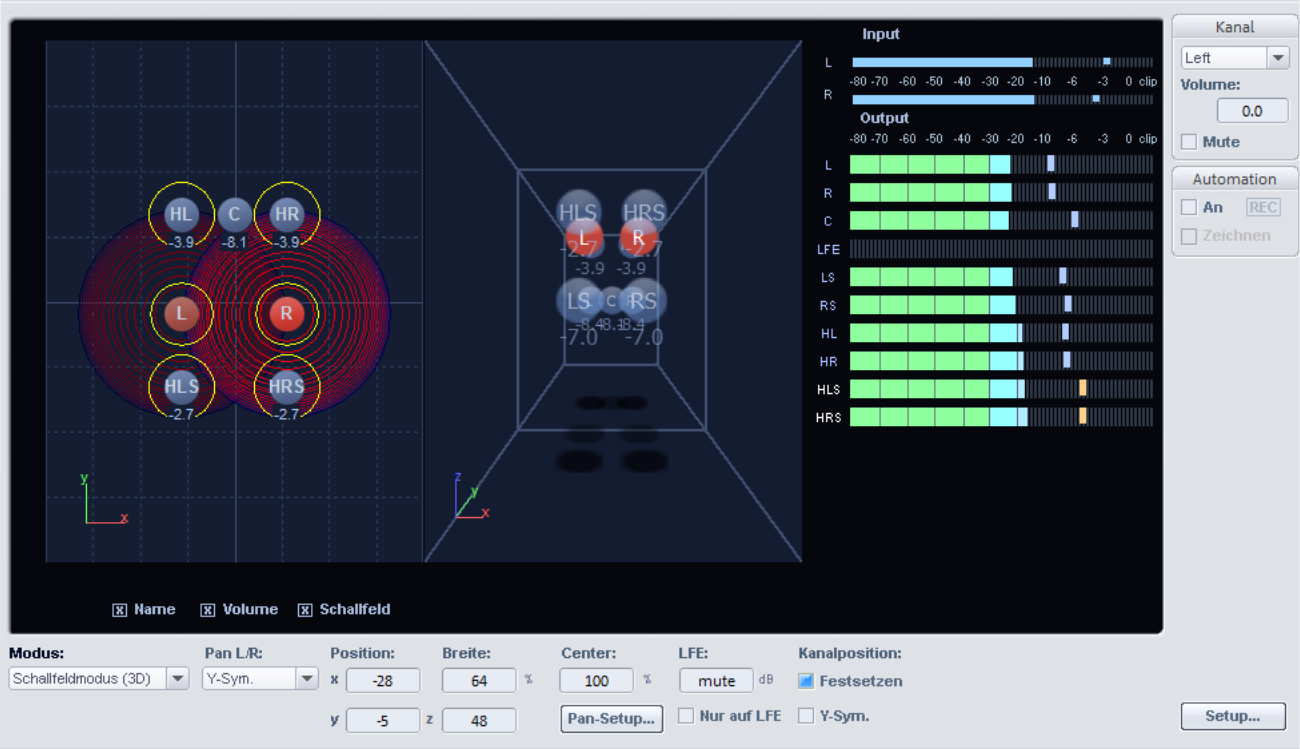

Im Schallfeldmodus wird das Eingangssignal als konzentrisches Schallfeld dargestellt. Jede rote Linie entspricht einem Pegelabfall des Schallfeldes um 3 dB. Die Lautsprecher sind so angeordnet, dass der Abstand eines einzelnen Lautsprechers zu jedem ihm benachbarten Lautsprecher konstant ist. Durch diese Anordnung ist eine gleichmäßige Verteilung der Schallquelle auf alle Kanäle möglich. Es entstehen Pegelverhältnisse zwischen den Kanälen, die in den anderen Modi nicht erreicht werden können.

Anwendungsfall: Exakte Positionslokalisierung, insbesondere bei Bewegungen.

Bei Bewegungen in konstanter Richtung (z. B. Überflug eines Jets) kann es zu Pegelkonflikten kommen – hierfür ist der Winkelmodus besser geeignet.

Breite: Dieser Parameter beeinflusst den Ausdehnungsbereich der Lautsprecher.

Pan-Setup …: Die Pegelabfallcharakteristik des Schallfeldes lässt sich stufenlos anpassen. „Invers logarithmisch“ führt zu einem raschen Abfall des Schallfeldes und damit zu kürzeren Überblendungen zwischen den Lautsprechern. „Logarithmisch“ führt zu einem langsameren Abfall des Schallfeldes und damit zu längeren Überblendungen zwischen den Lautsprechern.

Kanalposition: Voreingestellt sind die Positionen der Lautsprecherkanäle im Schaltfeld gegen versehentliches Verschieben fixiert. Wenn Sie die Option Festsetzen deaktivieren, können Sie die Lautsprecher frei im Schallfeld verschieben. Sie können dann zusätzlich die Option Y-Sym. aktivieren, dann wird bei Verschieben eines Kanals der zugehörige andere Kanal symmetrisch zu Y-Achse verschoben.

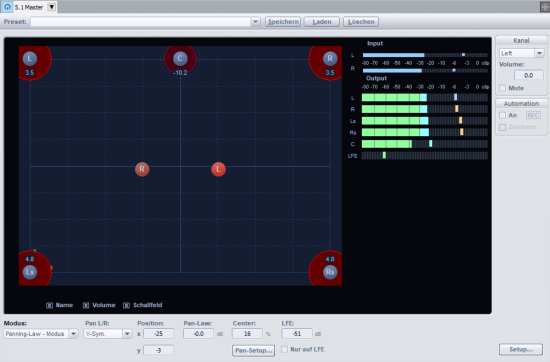

Dieser Modus arbeitet mit einer von vielen digitalen Mischpulten her bekannten Darstellung des Surround-Panoramas.

Die Positionen der Lautsprecher sind an den äußeren Rändern des nutzbaren Panoramas dargestellt. Durch Anklicken der Option „Schallfeld” werden die jeweils auf die Surround-Kanäle verteilten Pegel grafisch dargestellt. Die Pegelverteilung zwischen zwei benachbarten Lautsprechern folgt dem -3 dB Gesetz, wonach eine Schallquelle, die sich genau in der Mitte zwischen zwei benachbarten Lautsprechern befindet, von beiden Lautsprechern mit -3 dB abgestrahlt wird.

Anwendungsfall: Statisches, zweidimensionales Panning, ungefähre Lokalisierung.

Da der Panning-Law-Modus keine hundertprozentig exakte Lokalisierung ermöglicht, ist er für dynamisches Panning (z. B. Automation) weniger geeignet.

Pan-Law: Um Lautstärkeschwankungen beim Panning auszugleichen, können Sie hier die Lautstärke in Pan-Mittelstellung zusätzlich absenken.

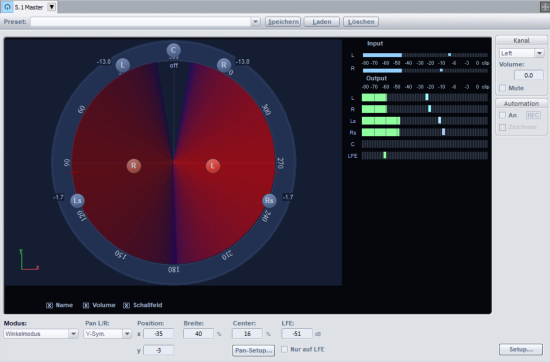

Hier wird ein sich strahlenförmig vom Kreismittelpunkt her öffnendes Schallfeld dargestellt. Die Schallquelle befindet sich auf der Mittelachse dieses Schallfeldes. Die Lautsprecher sind auf einer Kreisbahn angeordnet. Die auf den jeweiligen Kanal entfallenden Pegelanteile einer Schallquelle werden durch das Winkelverhältnis zwischen Schallquelle und Lautsprecher sowie dem Öffnungswinkel des Schallfeldes bestimmt. Stimmen Schallquelle und Kanal im Winkel überein (d. h. die Mittelachse des Schallfeldes zeigt direkt auf den Lautsprecher, Winkeldifferenz = 0), ist der auf diesen Kanal entfallende Pegel am höchsten. Wird die Winkeldifferenz größer, nimmt der Pegel in diesem Kanal allmählich ab.

Anwendungsfall: Gute Richtungslokalisierung bei Bewegungen (z. B. Überflug eines Flugzeugs). Für Entfernungs-Panning ist der Winkelmodus weniger geeignet.

Breite: Dieser Parameter bestimmt die Größe des Öffnungswinkels des Schallfeldes.

Pan-Setup – Pegelabfallcharakteristik: Die Pegelabfallcharakteristik des Schallfeldes lässt sich stufenlos anpassen. „Invers logarithmisch“ führt zu einem raschen Abfall des Schallfeldes und damit zu kürzeren Überblendungen zwischen den Lautsprechern. „Logarithmisch“ führt zu einem langsameren Abfall des Schallfeldes und damit zu längeren Überblendungen zwischen den Lautsprechern.

Pan-Setup – Maximaler Summen-Output-Pegel konstant: Diese Funktion sorgt dafür, dass der Gesamtpegel der Kanalausgänge des Surround-Editors nicht den hier eingestellten Wert überschreitet. Im Winkelmodus werden damit Pegelabfälle des Schallfeldes bei Bewegungen in Verbindung mit großen Öffnungswinkeln vermieden.

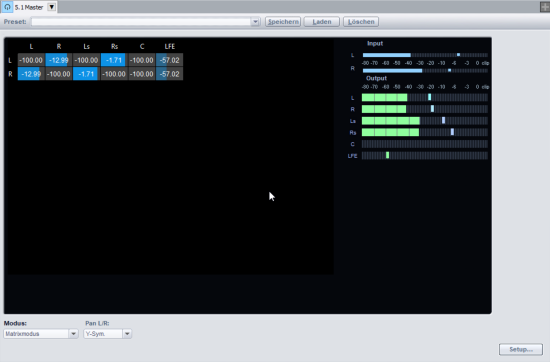

Im Matrixmodus können Sie direkt angeben, welcher Pegel vom Eingangssignal auf die einzelnen Surroundkanäle gehen soll.

Mit Doppelklick auf das Zahlenfeld können Sie manuell Werte eingeben. Sie können die Pegel auch durch Ziehen mit der Maus einstellen. Für eine feinere Einstellung halten Sie zusätzlich die Umschalttaste gedrückt.

Anwendungsfälle: Analytische Aufgaben, Routing nach Trackbouncing und gleichzeitiges Verteilen eines Signals auf verschiedene Surround-Kanäle, Verteilung auf dreidimensionale Anordnungen wie z. B. eine 2+2+2 Aufstellung.

Abweichend von den anderen Modi haben die Einstellungen von Pan L/R im Matrixmodus folgende Bedeutung.

Pan L/R Mono: Die Pegel des linken und rechten Eingangssignals werden zusammen eingestellt.

Pan L/R Stereo: Die Pegel des linken und rechten Eingangssignals können einzeln eingestellt werden.

Die übrigen „Pan L/R“ Einstellungen haben keine eigene Funktion. Es werden keine Spiegelschallquellen gebildet.

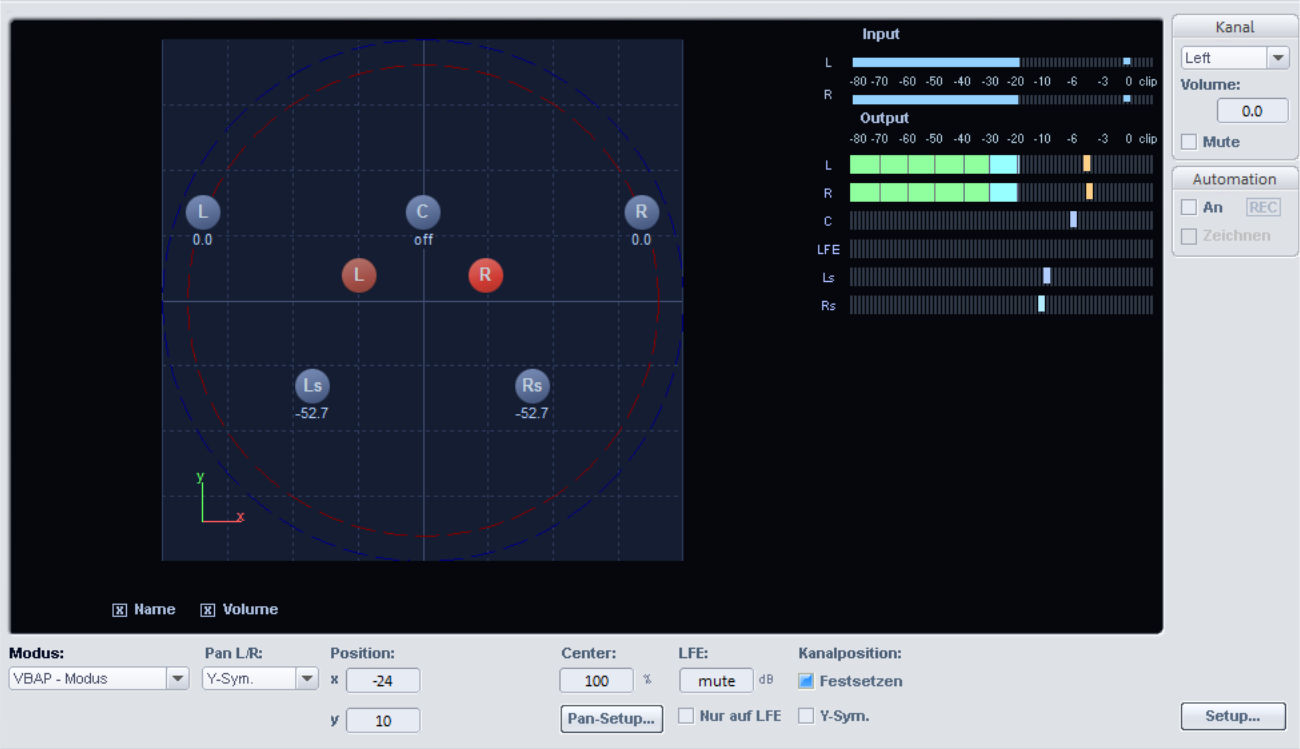

VBAP
