Lautsprecherkonfigurationen

Die Lautsprecher sind in drei Ebenen angeordnet:

  • Mittlere Ebene (M): Hier befinden sich die Stereo- und Surround-Lautsprecher, auf deren Höhe sich auch der Hörer befindet.

  • Obere Ebene (U für „Upper“): Hier können zusätzliche Deckenlautsprecher platziert werden.

  • LFE: Da LFE-Signale idealerweise im gesamten Raum gleichmäßig wahrnehmbar sein sollten, ist eine feste Positionsangabe nicht vorgeschrieben.

Im ADM-Standard gibt es zusätzlich die untere Ebene (B für „Bottom“) (Lautsprecher unter dem Hörer platziert). Außerdem ist ein zweiter LFE möglich.

Weitere spezielle Lautsprecherpositionen sind:

  • „Voice of God“ (T+00): Lautsprecher direkt über dem Hörer.

  • Bildschirmrand-Lautsprecher (M+SC/M-SC): Lautsprecher an den Rändern eines Bildschirms vor dem Hörer.

Bezeichnungen der Lautsprecherkonfigurationen

Bei Dolby Atmos erfolgt die Bezeichnung in der Form M.L.U:

  • M = Anzahl der Lautsprecher in der mittleren Ebene

  • L = Anzahl der LFE-Kanäle

  • U = Anzahl der Lautsprecher in der oberen Ebene

Beispiel: Dolby Atmos 7.1.4 = 7 Lautsprecher in der mittlereren Ebene (M), 1 LFE (L), 4 Lautsprecher in der oberen Ebene (U).

Bei ADM erfolgt die Bezeichnung in der Form U+M+B:

  • U = Anzahl der Lautsprecher in der oberen Ebene

  • M = Anzahl der Lautsprecher in der mittleren Ebene

  • B = Anzahl der Lautsprecher in der unteren Ebene

Zusätzliche Lautsprecher wie LFE oder T+00 („Voice of God“) müssen separat erwähnt werden.

Dolby 5.1 Surround entspricht in dieser Nomenklatur: 0+5+0 + LFE.

Bei ADM erfolgt die Angabe der Lautsprecherpositionen in Winkeln (Polarkoordinaten), ausgehend von der zentralen Position des Hörers.

  • Elevation: Bestimmt die Höhe des Lautsprechers und ist für die drei Lautsprecherebenen vordefiniert: +30° (oben), 0° (mittig), -30° (unten). Daher wird für die Elevation nur die Ebenenbezeichnung verwendet.

  • Azimut: Bestimmt die Richtung innerhalb einer Ebene und wird an die Ebenenbezeichnung angehängt.

Die Winkelmessung erfolgt gegen den Uhrzeigersinn, die linke Seite hat daher positive, die rechte negative Azimut-Werte.

Beispiel: R (Right Front) = mittlere Ebene, Azimut -30° = M-30, LTR (Linker Top Rear Surround) = obere Ebene, Azimut +135° = U+135.

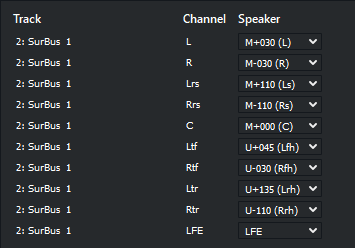

Bei der Kanalzuordnung von Direct-Channel-Objects werden die ADM-Lautsprecherpositionen verwendet. Im Dolby-Atmos-Modus werden die entsprechenden Dolby-Lautsprechernamen zusätzlich in Klammern angezeigt.

Im Surround Setup Dialog (siehe Menü „Einstellungen“) finden Sie entsprechende Voreinstellungen für die Dolby-Atmos-Lautsprecherkonfigurationen. Detaillierte Informationen zur Lautsprecherplatzierung und weiteren Konfigurationen finden Sie auf der Dolby-Webseite: https://www.dolby.com/about/support/guide/speaker-setup-guides nach.

Detaillierte Informationen zu weiteren möglichen Lautsprecheranordnungen nach dem ADM-Standard finden Sie in der ITU Recommendation ITU-R BS.2051-3.
